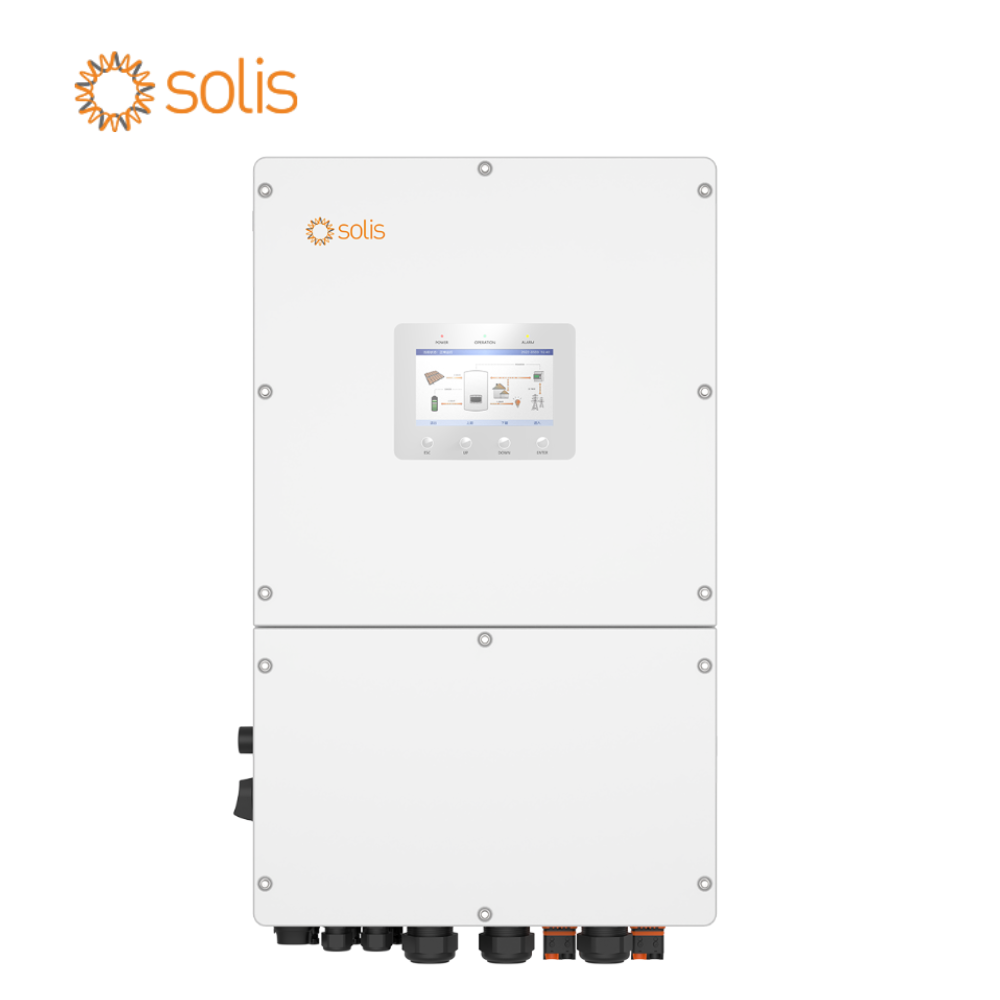

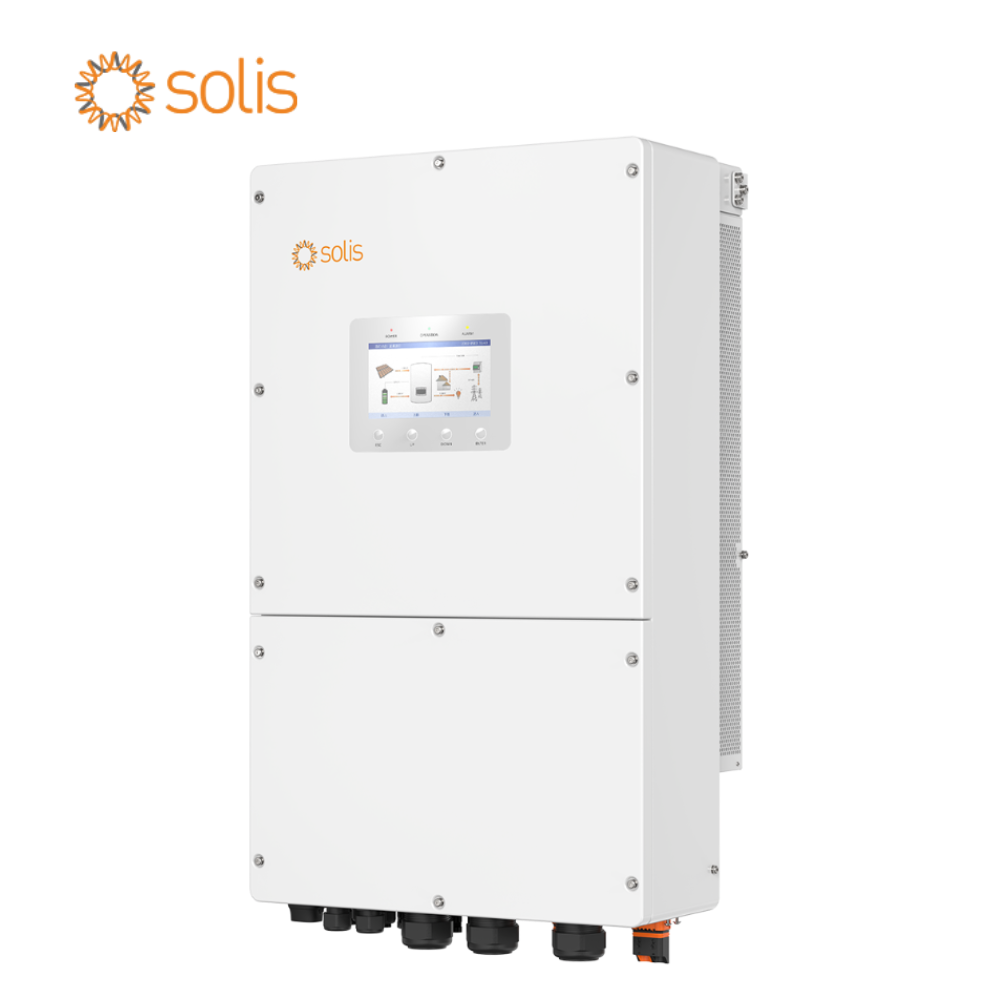

50 kW hibridinio inverterio Solis-EH3P50K-H-S6 techniniai parametrai
Nuolatinė srovė (įvestis) PV pusėje
- rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 100 kW;
- maksimali naudingoji fotovoltinio modulio įvesties galia : 96 kW;
- maksimali įvesties įtampa: 1000 V;
- vardinė įtampa: 600 V;
- paleidimo įtampa: 180 V;
- MPPT įtampos diapazonas: 150–850 V;
- maksimali įvesties srovė: 4*40 A ;
- maksimali trumpojo sujungimo srovė: 4*60 A;
- MPPT sk./ maks. įvesties grupių skaičius: 4 / 8.
Akumuliatorius
- akumuliatoriaus tipas: Ličio – jonų;
- akumuliatoriaus įtampos diapazonas: 150–800 V;
- maks. įkrovos / iškrovos galia: 55 kW;
- maks. įkrovos / iškrovos srovė: 70 A*2 (1);
- komunikacija: CAN / RS485.
Kintamoji srovė (išvestis) Tinklo pusėje
- vardinė išvesties galia: 50 kW;
- maksimali tariama išvesties galia: 50 kVA;
- vardinė tinklo įtampa: 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V;
- vardinis tinklo dažnis: 50 Hz / 60 Hz;
- vardinė tinklo išvesties srovė: 76 A / 72,2 A;
- maksimali išvesties srovė: 76 A / 72,2 A;
- galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
- THDi: < 3 %.
Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje
- vardinė išvesties galia: 50 kW;
- pikinė tariamoji išėjimo galia: 1,6 kartus didesnė vardinė galia, 2 s.;
- atsargos („Back-up“) persijungimo laikas: < 10 ms;
- vardinė tinklo įtampa: 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V;
- vardinis tinklo dažnis: 50 Hz / 60 Hz;
- vardinė tinklo išvesties srovė: 76 A / 72,2 A;
- THDi: < 2 %.
Efektyvumas
- maksimalus efektyvumas: 97,8 %;
- EU efektyvumas: 97,4 %;
- akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,5 %;
- akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %.
Apsauga
- DC apsauga nuo atvirkštinio poliškumo;
- apsauga nuo trumpojo jungimo;
- išvesties apsauga nuo viršsrovių;
- AFCI apsauga sumažina gaisro riziką;
- anti-Islanding apsauga;
- FV apsauga nuo viršįtampių;
- akumuliatoriaus reversinė apsauga;
- integruotas DC išjungiklis.
Inverterio Solis-EH3P50K-H-S6 bendrieji duomenys

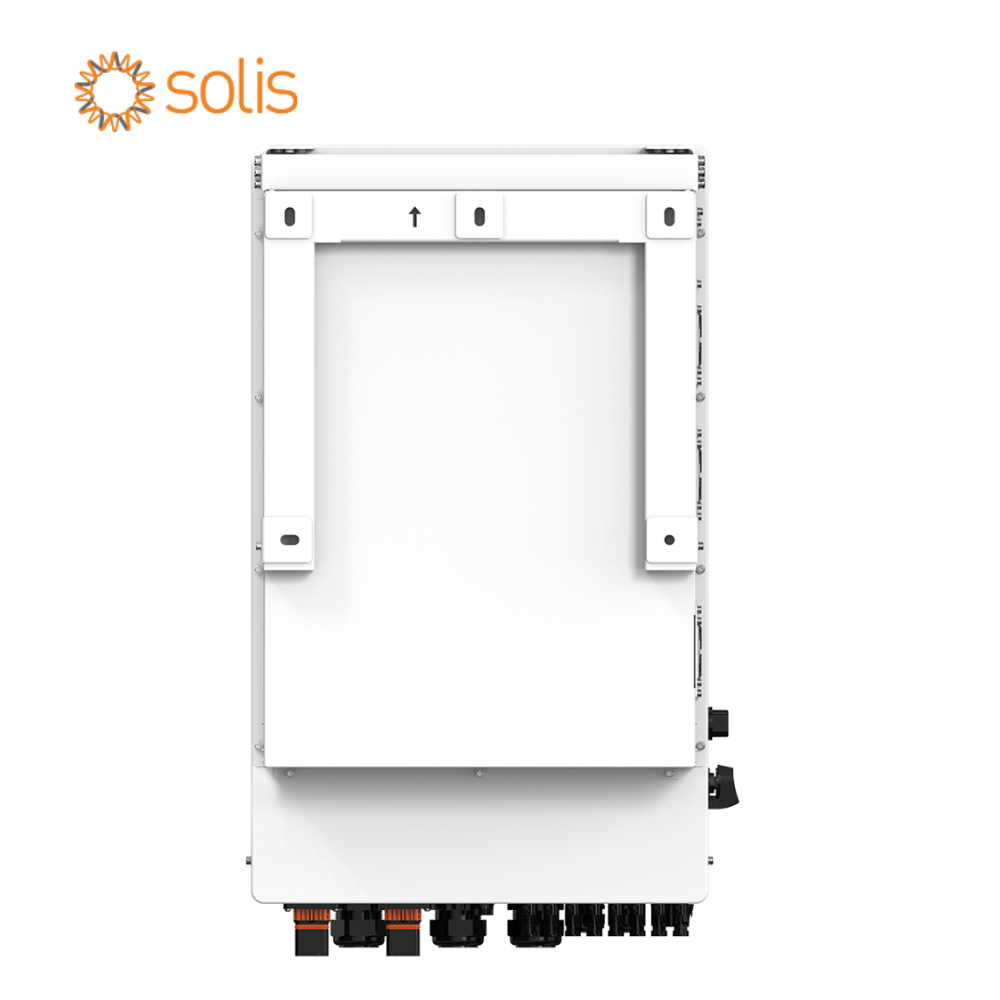

- matmenys (plotis x aukštis x gylis): 530 x 880 x 290 mm;
- svoris: 73 kg;
- topologija: be transformatorių;
- suvartojimas budėjimo režimu: < 35W;
- darbinė aplinkos temperatūra: – 25 ~ 60 °C;
- apsaugos klasė: IP66;

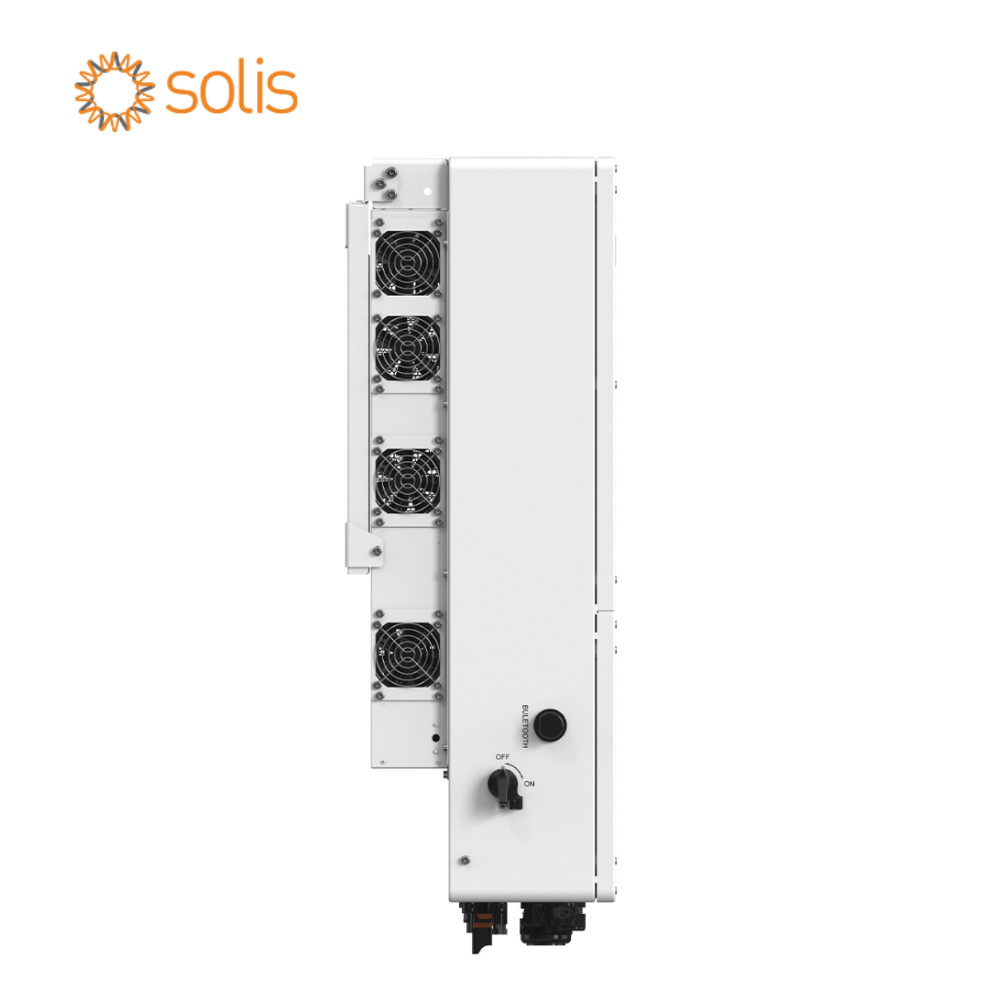

- aušinimo koncepcija: pažangus perteklinis ventiliatoriaus aušinimas;
- maksimalus darbinis aukštis: 4000 m;
- tinklo prijungimo standartas: G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1/EN 50549-10, VDE 0126 / UTE C 15/VFR:2019,
NTS 631/RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2,
IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022; - saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011.

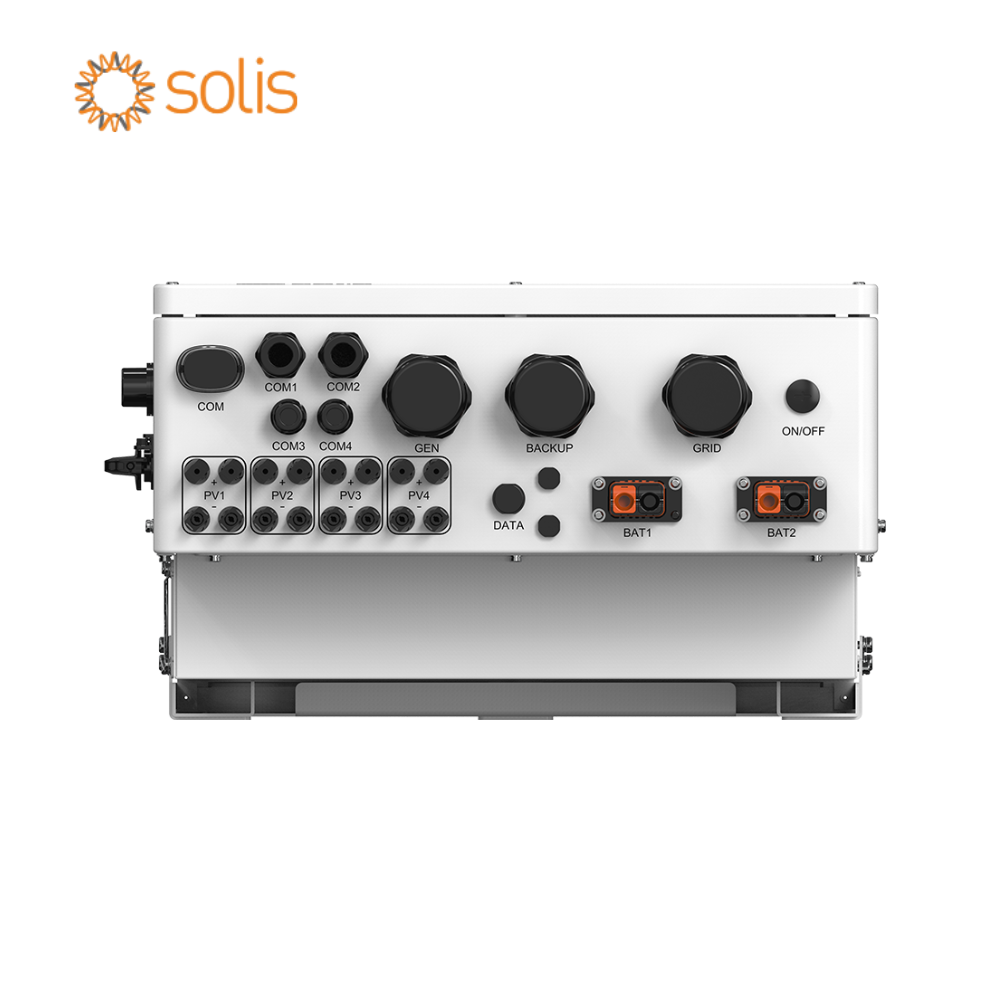

Savybės
- nuolatinės srovės (DC) jungtis: MC4;
- akumuliatoriaus jungtis: terminalo jungtis;
- kintamos srovės (AC) jungtis: terminalo blokas;
- ekranas: LED + Bluetooth + APP;
- komunikacija: CAN, RS485, Ethernet, Optional: Wi-Fi, Cellular, LA (pasirinktinai)
Solis inverterio S6-EH3P(30-50)K-H specifikacija
